MD882特性
●國家專利純正弦電流控制技術
●高速力矩大
●供電電壓90VDC
●輸出電流1.8-8.2A(均值5.86A)
●可驅動4、6、8線二相、四相步進電機
●脈沖響應頻率最高可達300KHz（更高可選）
●多達15種細分可選
●具有過壓、欠壓、短路等保護功能
●脈沖/方向或CW/CCW雙脈沖功能可選
應用領域
適合各種中小型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。
概述

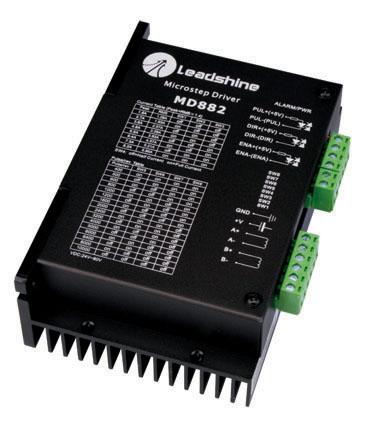

MD882是采用雷賽專利技術――純正弦電流控制技術研發的新一代細分步進電機驅動器，可明顯改善電機噪音和運行平穩性，電機與驅動器的發熱量比市場上現有產品減少30%以上，提高了位置控制的精度，因此特別適合于要求低噪聲、低電機發熱與高平穩性的高要求場合。
電氣規格
| 說明 |
MD882
|
|
最小值
|
典型值
|
最大值
|
單位
|
|
輸出電流
|
1.8
|
——
|
8.2（均值5.86）
|
A
|
|
輸入電源電壓
|
24
|
68
|
90
|
VDC
|
|
控制信號輸入電流
|
7
|
|
16
|
mA
|
|
步進脈沖頻率
|
0
|
|
300
|
KHz
|
|
脈沖低電平時間
|
1.5
|
|
|
μs
|
|
絕緣電阻
|
500
|
|
|
MΩ
|
電流設定
| 峰值(A) |
平均值(A)
|
SW1
|
SW2
|
SW3
|
|
1.80
|
1.29
|
Off
|
Off
|
Off
|
|
2.70
|
1.93
|
On
|
Off
|
Off
|
|
3.60
|
2.57
|
Off
|
On
|
Off
|
|
4.60
|
3.29
|
On
|
On
|
Off
|
|
5.50
|
3.93
|
Off
|
Off
|
On
|
|
6.40
|
4.57
|
On
|
Off
|
On
|
|
7.30
|
5.27
|
Off
|
On
|
On
|
|
8.20
|
5.86
|
On
|
On
|
On
|
細分設定
| 步數/圈(1.8°/整步) |
SW5
|
SW6
|
SW7
|
SW8
|
|
400
|
On
|
On
|
On
|
On
|
|
500
|
Off
|
On
|
On
|
On
|
|
600
|
On
|
Off
|
On
|
On
|
|
800
|
Off
|
Off
|
On
|
On
|
|
1000
|
On
|
On
|
Off
|
On
|
|
1200
|
Off
|
On
|
Off
|
On
|
|
1600
|
On
|
Off
|
Off
|
On
|
|
2000
|
Off
|
Off
|
Off
|
On
|
|
2400
|
On
|
On
|
On
|
Off
|
|
3200
|
Off
|
On
|
On
|
Off
|
|
4000
|
On
|
Off
|
On
|
Off
|
|
5000
|
Off
|
Off
|
On
|
Off
|
|
6000
|
On
|
On
|
Off
|
Off
|
|
6400
|
Off
|
On
|
Off
|
Off
|
|
8000
|
On
|
Off
|
Off
|
Off
|
|
10000
|
Off
|
Off
|
Off
|
Off
|
P1弱電接線信號描述
| 名稱 |
功能
|
|
PUL+（+5V）
|
脈沖控制信號：脈沖上升沿有效；PUL-高電平時4-5V，低電平時0-0.5V。為了可靠響應脈沖信號，脈沖寬度應大于2.5μs。如采用+12V或+24V時需串電阻。
|
|
PUL-（PUL）
|
|
DIR+（+5V）
|
方向信號：高/低電平信號，為保證電機可靠換向，方向信號應先于脈沖信號至少 5μs建立。電機的初始運行方向與電機的接線有關，互換任一相繞組（如A+、A-交換）可以改變電機初始運行的方向，DIR-高電平時4-5V，低電平時0-0.5V。
|
|
DIR-（DIR）
|
|
ENA+（+5V）
|
使能信號：當此信號處于高電平狀態，驅動器使電機線圈有電流流過，處于鎖緊狀態；當此信號處于低電平狀態，驅動器使電機無電流，處于松弛狀態。只在某些特殊場合有用，一般情況下不用，可以不接，驅動器照常使電機運轉。
|
|
ENA-（ENA）
|
P2強電接口描述
| 名稱 |
功能
|
|
GND
|
直流電源地
|
|
+V
|
直流電源正極，+24V—+90V間任何值均可，但推薦值+68VDC左右。
|
|
A+、A-
|
電機A相線圈。
|
|
B+、B-
|
電機B相線圈。
|
接線圖
注：串聯時，將（紅黃）相連并懸空，
（黑橙）相連再并空MD882配57HS22串聯接法
