產品特性
* 供電電壓32VDC
* 輸出電流0.39-2.5A
* M325細分精度1，2，4，8倍細分可選
* 動態改細分功能 (需定制)
* 可驅動4、6、8線兩相步進電機
* 光隔離差分信號輸入，脈沖響應頻率最高可達100KHz
產品概述

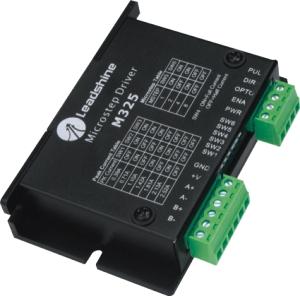

M325為一款超小體積2.5A細分步進電機驅動器，適合驅動57以下各種品牌的兩相混合式步進電機。由于采用新型的雙極性恒流斬波驅動技術，使用同樣的電機時可以比其它驅動方式輸出更大的速度和功率。其細分功能使步進電機運轉精度提高，振動減小，噪聲降低。
此驅動器具備的其它特點有：單電源供電、光隔離輸入、細分精度1-8倍。每秒兩萬次的斬波頻率，可以消除驅動器中的斬波噪聲。另一特有的功能是靜止自動減流：當電機處于停止?fàn)顟B(tài)時，輸出電流可自動降至較低值，從而減少電機和驅動器的發熱。
主要應用領域
適合各種中小型自動化設備和儀器，例如：雕刻機、貼標機、切割機、激光照排、繪圖儀、數控機床、拿放裝置等。在用戶期望低振動、小噪聲、高精度、高速度的設備中效果特佳。
電氣規格
| 說明 |
單位
|
最小值
|
典型值
|
最大值
|
|
輸出電流
|
A
|
0.39
|
-
|
2.5
|
|
輸入電源電壓
|
VDC
|
12
|
24
|
32
|
|
控制信號輸入電流
|
mA
|
7
|
10
|
16
|
|
步進脈沖頻率
|
KHz
|
0
|
-
|
100
|
|
絕緣電阻
|
MΩ
|
500
|
|
|
工作電流設定
| 輸出峰值電流 |
SW1
|
SW2
|
SW3
|
|
0.39 A
|
off
|
on
|
On
|
|
0.71 A
|
on
|
off
|
on
|
|
1.10 A
|
off
|
off
|
On
|
|
1.42 A
|
on
|
on
|
off
|
|
1.61 A
|
off
|
on
|
Off
|
|
2.13 A
|
on
|
off
|
off
|
|
2.5 A
|
off
|
off
|
off
|
微步細分設定
| 步數/轉 |
SW5
|
SW6
|
|
200
|
on
|
on
|
|
400
|
off
|
On
|
|
800
|
on
|
Off
|
|
1600
|
off
|
Off
|
接口信號描述
| 名稱 |
功能
|
|
PUL
|
脈沖信號：上升沿有效，每當脈沖由低變高時電機走一步
|
|
DIR
|
方向信號：用于改變電機轉向，TTL電平驅動
|
|
OPTO
|
光耦驅動電源
|
|
ENA
|
使能信號：禁止或允許驅動器工作，低電平禁止
|
|
GND
|
直流電源地
|
|
+V
|
直流電源正極，+12V—+32V間任何值均可，但推薦值+24V。
|
|
A+
|
電機A相
|
|
A-
|
電機A相
|
|
B+
|
電機B相
|
|
B-
|
電機B相
|
典型接線圖
安裝尺寸
適配電機選型
| 驅動器型號 |
電機規格
|
|
M325
|
35、39、42步進電機
|
